DN100橡胶软接头长度怎么选？130、135、150 mm的区别

恒佳KXT/JGD单球体橡胶软接头规格表中，DN100列有130、135、150 mm三种长度。选择时，按项目设计安装长度选对应配置；旧件更换则先记录两端配对法兰的间距，再确定新接头的安装长度。DN100说明公称通径，130、135、150 mm说明长度，两项信息应一起写进采购规格。

客户常问：“都是DN100，为什么有的接头长130 mm，有的长150 mm？”原因是同一公称通径下存在不同长度配置。长度差异会影响接头能否放进现有安装空间，不能仅凭口径或旧件外观下单。

DN100的三种长度，来自哪份产品资料？

下面的数据摘自恒佳官网KXT/JGD单球体橡胶接头规格参数表。表中用L表示长度，单位为mm。三项是该产品资料列出的长度选项，不把它们称为国家标准统一规定的三种尺寸。

这三个长度的最大差值是20 mm，130与135 mm相差5 mm，135与150 mm相差15 mm。这些差值说明采购项不同，不能理解成允许把任意长度的球体强行拉长或压短来安装。

新项目按图纸选，旧件更换按什么测？

新项目已有设计图纸时，把图纸标注的安装长度、两端DN和法兰接口一起交给供货方。例如图纸要求L=130 mm，就把130 mm写入采购规格；不要因为另一款也是DN100而改成150 mm。

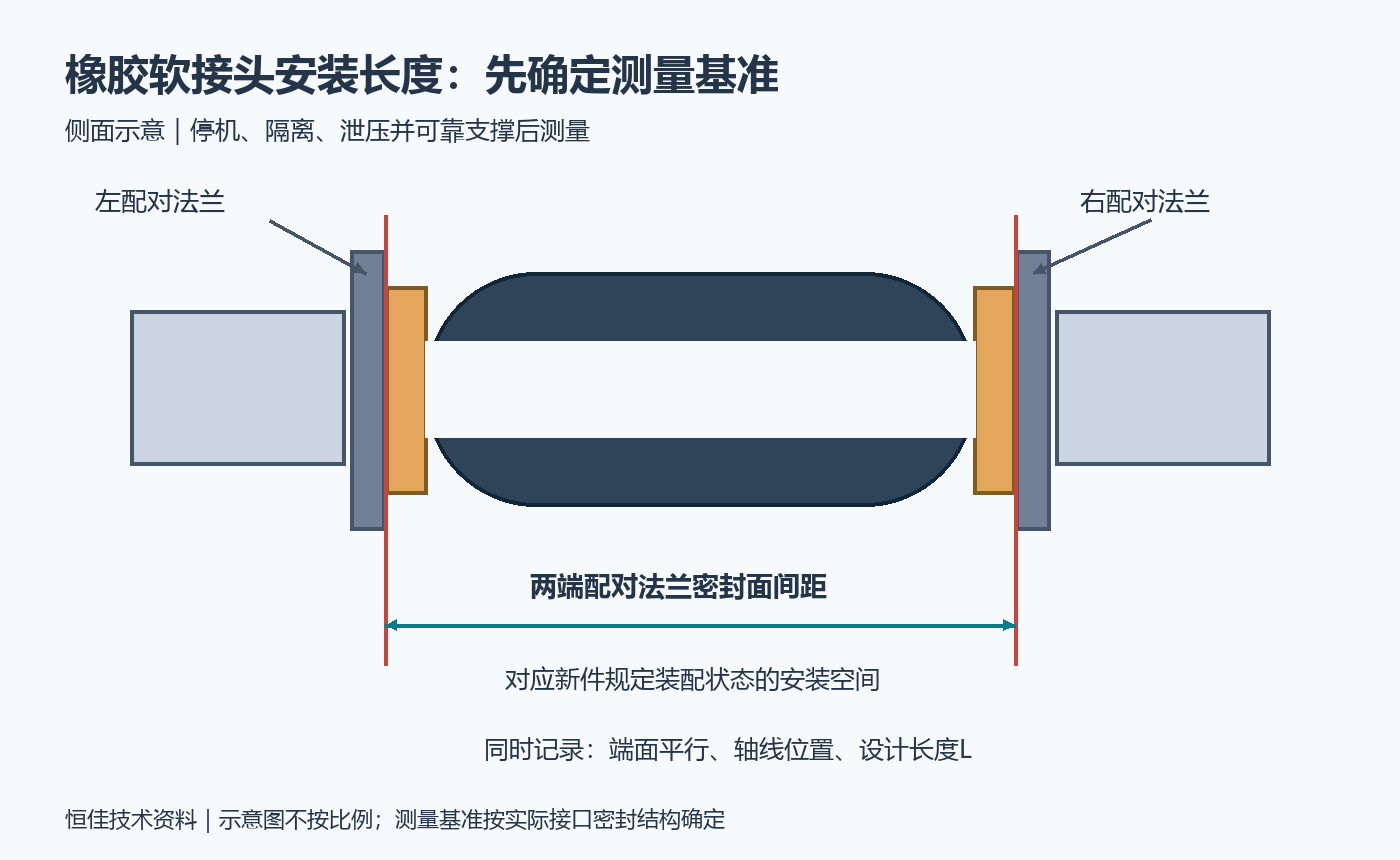

旧件更换时，应记录新接头在规定装配状态下的安装空间。测量前先停机、隔离、泄压，并使管线得到可靠支撑。记录两端配对法兰的距离、平行状态和轴线位置；若管道已经错位或支撑失效，应先处理管道条件。

旧球体服役后可能发生拉伸、压缩或变形。直接量旧球体，再按量到的数值订货，容易把服役状态当成设计规格。旧件型号、原始图纸和现场法兰距离是不同信息，应分别记录。

1. 拍摄旧件侧面、两端法兰和产品标识，说明单球体或双球体结构。
2. 在安全停机状态下记录两端法兰距离和安装空间。
3. 把现场尺寸与设计安装长度分开填写，附上原图纸或旧件资料。
4. 锁定新件长度、法兰接口和材料配置后，再组织安装。

长度差5 mm或20 mm，能不能靠螺栓拉进去？

不能用法兰螺栓把球体强行拉到另一种采购长度。螺栓用于连接与紧固，橡胶接头也不应承担强行校正管道间距、偏心或扭转的任务。发现长度与设计要求不一致时，应更换合适规格或由项目设计处理连接空间。

安装后的正常位移与安装前的尺寸错误是两回事。产品表中的位移参数有对应结构与使用条件，不能拿某个伸长数值抵消买错长度的问题，也不能将轴向、横向和角向的单项值任意叠加。

长度写清楚后，还要写哪些配置？

恒佳KXT/JGD页面列有NR、EPDM、NBR、CR胶种，以及Q235碳钢和304不锈钢法兰选项。长度解决安装空间，胶种对应接液和运行条件，法兰配置对应连接部件；三者应分别写明。

法兰接口还包括标准、孔数、孔距和密封面。两个产品都写DN100、L=130 mm，也不代表两端接口一定相同。对采购人员，最实用的写法是一行结构化规格，再附介质、温度和压力等运行条件。

KXT/JGD单球体橡胶软接头；DN100；设计安装长度L=____ mm；法兰标准及压力等级____；孔数／孔距____；法兰材料____；橡胶材料____；介质____；温度____；工作压力____；数量____。

其他口径也只有一种长度吗？

同一份产品表中，DN80列有130、135、152 mm；DN150列有130、152、180 mm。因此，长度问题不只存在于DN100，采购橡胶软接头都应同时填写口径与长度。不同口径的长度选项不能互相套用。

客户常问的三个问题

DN100、L=150 mm，就一定是国标产品吗？

长度单项不能证明产品符合某项标准。执行标准号属于产品依据，安装长度属于尺寸配置，两项应在产品文件中分别说明。国标选型的完整方法见国标橡胶软接头怎么选。

同一长度的单球体和双球体可以直接互换吗？

不能只凭长度判断。两种结构的球体、位移资料与装配要求不同，替换方案应同时说明结构、接口和运行条件。

长度选好了，为什么报价还有差异？

胶种、法兰材质、压力配置、数量和交付内容仍会改变采购项目。可以继续阅读同样DN100橡胶软接头，报价差异在哪里。

数据来源与延伸阅读

尺寸和材料选项来源：恒佳KXT/JGD单球体橡胶接头规格参数表，读取日期为2026年10月9日。本文引用长度选项，不提供该表未逐项关联的法兰、压力或材料组合，也不将目录参数写成现场实测结果。

• 安装交接：安装前的接口、支撑、限位与试压检查。
• 螺栓装配：螺栓方向、间隙与紧固顺序。
• 发货与开箱：橡胶软接头木箱包装和随货资料。

接口测量图与填写方法：法兰孔距、密封面和连接规格。目录长度资料于2026年10月10日再次读取，DN100选项仍为130、135、150mm。
